Hoàn toàn tự động cắt chiều dài máy

    Đơn giá: USD 150000 - 80000 / Bag/Bags
    Hình thức thanh toán: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Đặt hàng tối thiểu: 1 Bag/Bags
    Thời gian giao hàng: 60 Ngày
Additional Info

Bao bì: khỏa thân đóng gói

Năng suất: 60m/min

Thương hiệu: Zhongtuo

Giao thông vận tải: Ocean,Land

Xuất xứ: Trung Quốc

Cung cấp khả năng: 30 sets/month

Giấy chứng nhận: CE, ISO, SGS

Mô tả sản phẩm

CẮT chiều dài dòng CTL máy cho (0,8 ~ 3,5) × 400 mm

Hoàn toàn tự động cắt chiều dài máy có thể xử lý độ dày từ 0.8-3.5 mm mà không có bất kỳ giao diện người.
1. thông số kỹ thuật:
COIL dày: 0.8 ~ 3,5 mm
COIL chiều rộng: 100 ~ 400mm
Vật liệu của cuộn dây: Q195, Q235A, Q345, S355 thép Carbon cuộn, nhân sự hoặc CR, độ bền lên đến 590 N/mm2.
Cuộn dây ID:φ500-610 mm
COIL OD: ≤φ1400mm
COIL trọng lượng: ≤3T
Con lăn leveling: φ100mm
Vật liệu của San lấp mặt bằng con lăn: 40Cr, độ cứng bề mặt: HRC55-58 °
Đường dây tốc độ: 40m/min, chiều dài được đo lường bởi encoder, dừng shear.10-12pcs/phút đối với chiều dài 2m
Dung sai: +/-0.5mm/m dài, + /-1mm chiều dài đường chéo, +/-1.5mm/m2 ở San lấp mặt bằng phẳng.


2. kỹ thuật lưu lượng:

COIL-tải car→single uncoiler giùi để khoan sắt với cuộn dây đầu guide→pinch feeder→transmission cuộn table→ phụ guide→ leveler →encode chiều dài fixing→shear →stacker

3. Mô tả của mỗi thiết bị:
3.1.COIL-Loading xe
1) cấu trúc: Bốn bánh xe, thân xe được thực hiện bởi Hàn
2) xe đi được thúc đẩy bởi: 1.5kW nhẵn pin-bánh xe motor
3) xe chuyển động lên xuống của xi lanh thủy lực Φ100 x 500 mm
4) tốc độ đi bộ: 8 m/phút, khoảng cách tối đa 4000 mm.
5) tải trọng tối đa: 3000kgs.

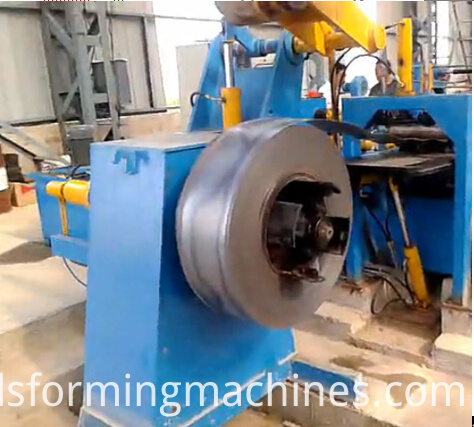

Cut to length
3.2.single Decoiler giùi để khoan sắt với cuộn dây đầu hướng dẫn
Cấu trúc uncoiler: Hàn hội cơ sở, cần cẩu côngxon đơn giùi để khoan sắt hydraulically mở rộng bằng que kết nối.
Trống uncoiling: Φ508 x 450mm, mở rộng phạm vi: Φ500 ~ Φ610mm.
Xi lanh thủy lực cho việc mở rộng: Φ100 x 100mm
Phanh phong cách: điều chỉnh áp lực phanh khí nén
Cuộn dây tối đa chiều rộng: 400mm
COIL OD tối đa: 1400mm
Trọng lượng cuộn dây cánh tối đa: 3, 000kgs.
Hướng dẫn cuộn dây đầu được cài đặt trên uncoiler
Báo chí xuống của cuộn dây đầu cánh tay bằng xi lanh thủy lực Φ75 x 300mm

Bánh xe kéo để mở đầu cuộn dây: Φ150 x 150mm, thúc đẩy bởi 2.2kW nhẵn motor.

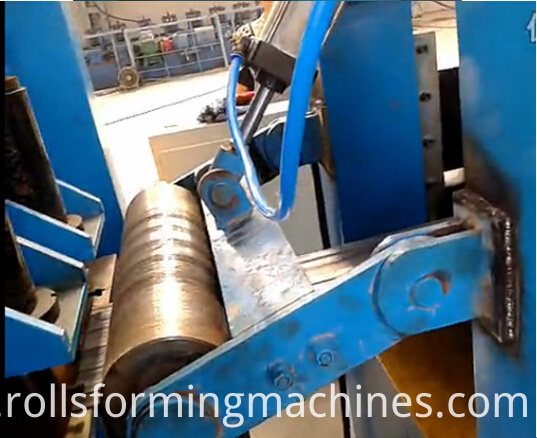

CTL


3.3 thủy lực Pinch-feeder với mảng đào

Pinch-feeder: Bao gồm các cơ sở, đứng, ngồi lăn, tăng gấp đôi cho ăn pinch lăn, các nâng & cơ chế ép xuống cho lên con lăn, lái xe motor.
Di chuyển lên xuống của con lăn trên báo chí: bởi Φ70 x 150mm xi lanh thủy lực, hai máy tính.
Động cơ đĩa: 4KW nhẵn motor. Xem tấm: Hàn lắp ráp với thép tấm, hai lưỡi hình mảng (lớn nhất để di chuyển lên và xuống, nhỏ một để mở rộng và hợp đồng)
Xi lanh thủy lực để di chuyển lên xuống lưỡi lớn: Φ80 × 400mm
Xi lanh thủy lực cho nhỏ lưỡi mở rộng Φ63 × 400 mm -

3.4.transmission cuộn bảng

Kích thước: 2000 mm chiều dài x 500 mm chiều rộng
Bao gồm 4pcs Φ100 x 600 con lăn, thép tấm, dây chuyền.

3.5 bên hướng dẫn
Cấu trúc: dọc trục lăn để hạn chế vị tiến bộ của dải ở trục giữa.
Xe cán dọc: hai cặp, Φ80 × 110mm, 40Cr, tần số cao môi
Để điều chỉnh dọc con lăn bằng chì vít với điều chỉnh phạm vi: 100-400mm
Side guide
3.6.leveling máy
Composed 1) của đòn bẩy, lái xe của đòn bẩy và bộ mã hóa để sửa chữa chiều dài.
2) ổ đĩa bao gồm cơ sở, ZQ500 tốc độ giảm, 37KW DC motor, Eurotherm 590 DC điều khiển tốc độ, couplers, phanh và hộp số.
3) leveler bao gồm cơ sở, khung, chỗ ngồi của con lăn và xuống con lăn, beam, Trượt khối trục, 15 San lấp trục lăn (7 trên 8 con lăn), hàng dự phòng con lăn tương ứng trên và xuống levelign con lăn xuống báo chí thiết bị bằng động cơ điện (2.2kW nhẵn tốc độ giảm) cơ chế lên xuống để lên cho ăn con lăn.
4) San lấp mặt bằng con lăn: Φ100 x 500 mm, 40Cr, HRC55-56, bề mặt cứng chrome mạ
Sao lưu các con lăn: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) encoder: LM02-610 C-1200F/min(Japan Rep)
CTL 3
Mã hóa xi lanh khí nén pít tông: 100 mm x 120mm
Mã hóa sửa chữa chiều dài con lăn: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic chia sẻ

Bao gồm khung, hướng dẫn đường sắt, Trượt ngăn chứa dao, cắt thủy lực cơ chế.
Xi lanh thủy lực cho cắt: Φ160 x 200mm, một máy tính
3.8.Stacker
Bao gồm các bảng rack và đi bộ cơ chế, vv.
Lái xe động cơ: 3KW nhẵn motor.
Hệ thống 3.9.Hydraulic
Bao gồm các trạm thuỷ, Van mảng, các van, ống áp lực cao, ống cứng nhắc, khớp, v.v...
Áp suất: 12Mpa
Công suất: 4.5KW
Dầu khối lượng bình dầu: 450L
Hệ thống điện điều khiển 3.10
Một tập toàn bộ hệ thống điện điều khiển bao gồm một tủ điều khiển và một bảng điều khiển hoạt động
Tổng số điện năng cài đặt: về 60KW
